40DVM-200A立式渣漿泵

材質:

高鉻合金耐磨材質。

型號意義:

40：出口直徑； DVM：產品系列； P：軸承組件類型

流量:

17-43.2m3/h

揚程:

4-28.5m

功率:

1.1-15kW

應用范圍:

主要用于污水處理，農田灌溉，火電廠煙氣脫硫，礦山,冶金,市政,電力,煤碳,石油,化工,建材等行業。

產品描述

售后承諾

訂貨流程

該產品為立式離心渣漿泵，浸入液下，適于輸送磨蝕性，粗顆粒、高濃度渣漿。不需要任何軸封和軸封水，在吸入量不足的工況下也能正常工作。

產品性能參數

流量：Q=17-43.2m³/h
揚程：H=4-28.5m
轉速：n=1000-2200r/min
最高效率：η=40%
出口直徑：d1=40mm
葉輪直徑：D=188mm
葉輪片數：N=5
許過粒徑：d=12mm
電機功率：P=1.1-15kW
外形尺寸：L×W×H=2313×500×500
泵重：Wt.=300kg

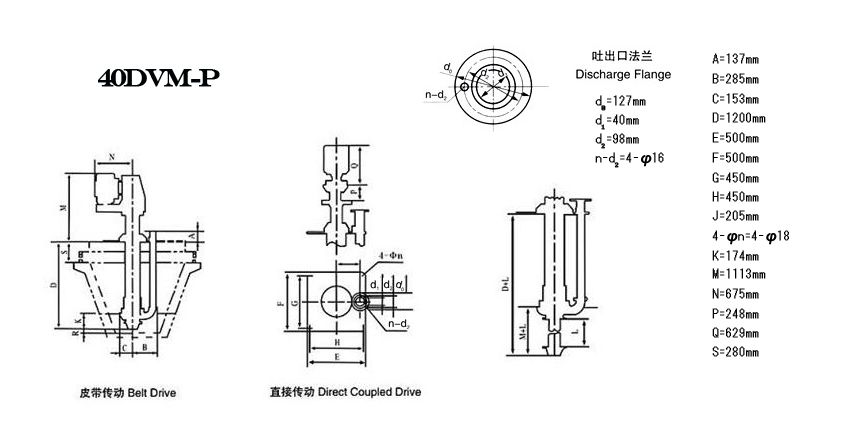

產品外形及安裝尺寸圖

產品零部件名稱及材質

零件名稱	代號	材質	單重
軸 D=900	PV4073E	45	38.10
軸 D=1200	PV4073G	45	50.83
迷宮套	PV062	HT200	1.50
軸承推頂環	PV077	4Cr13	1.70
軸承擋套	PV008	45	4.81
軸承體 QT	PV004	QT500-7	43.80
電機座	A2-106811	20	26.10
電機座	A2-106778	20	33.04
電機座	A2-106789	20	41.60
電機板（配Y90）	A2-100080	20	8.00
電機板	A2-100083	20	14.56
電機板（配Y160）	A2-100086	20	34.48
電機板（配Y180）	A2-100086	20	34.48
電機板（配Y100）	A2-100080	20	8.00
端蓋	PV024	HT200	3.20
下端蓋	PV024L	HT200	3.90
吸入管 L=300	SP4322A	A3.A3F	7.47
吸入管 L=600	SP4322C	20	10.12
吸入管 L=900	SP4322E	20	12.65
吸入管 L=1200	SP4322G	20	15.18
吸入管 L=1500	SP4322J	20	17.78
吸入管 L=1800	SP4322L	20	20.37
吐出管 L=900	PV4154E	20	11.36
吐出管 L=1200	PV4154G	20	12.73
安裝板	PV4019	20	39.75
電機架	A2-100079	20	36.33
電機架	A2-100082	20	46.65
電機架	A2-100085	20	69.18
保護罩A	A2-100081	20	6.11
保護罩A	A2-100084	20	6.79
保護罩A	A2-100087	20	10.11
保護罩B	A2-100081	20	2.96
保護罩B	A2-100084	20	3.19
保護罩B	A2-100087	20	4.01
濾網	SP4116	天然膠
下濾網	SP4116L	HT200	2.10
卡箍 QT	PV315	QT500-7	0.80
對開出口法蘭	SP4221	A3.A3F	3.77
支架 D=900	PV4102E	20	49.90
支架 D=1200	PV4102G	20	54.92
支架管 D=1200	40PV-GZ	20	21.68
墊片厚=5	PV290	B3.B3F	0.13
調整墊片厚=0.2	PV290	B3.B3F	0.01
調整墊片厚=0.35	PV290	B3.B3F	0.01
調整墊片厚=0.5	PV290	B3.B3F	0.01
調整墊片厚=1	PV290	B3.B3F	0.03
調整墊片厚=3	PV290	B3.B3F	0.08
O型圈	PV064	丁晴膠
O型圈	PV217	丁晴膠
吸入口密封墊	SP4060	天然膠
吐出口密封墊	SP4204	天然膠
后護板密封墊	SP4125	天然膠
端蓋密封墊	PV025	氯丁膠
甩油環	PV184	氯丁膠
保護套	12-291	天然膠
油封	PV089	丁晴膠
泵體 A05	SP4092	KmTBCr26	16.30
葉輪 A05	SP4206	KmTBCr26	4.62
葉輪 A05	40PV-SPI-01	KmTBCr26	4.60
后護板 A05	SP4041	KmTBCr26	4.60
后護板 A05	40PV-SPI-02	KmTBCr26	5.20
迷宮環	C108	HT200	0.67

您可電話咨詢 0311-88707799，了解更多詳細產品數據。
