40DVZ-B25立式渣漿泵
材質:
高鉻合金耐磨材質。
型號意義:
40：出口直徑； DVZ：產品系列； B：葉輪葉片4；25：葉輪直徑25cm。
流量:
4.9-22.9m3/h
揚程:
4-21.5m
功率:
1.5-5.5kW
應用范圍:
主要用于礦山,冶金,市政,電力,煤碳,石油,化工,建材等行業。
產品描述
售后承諾
訂貨流程
該產品為立式離心渣漿泵，浸入液下，適于輸送磨蝕性，粗顆粒、高濃度渣漿。不需要任何軸封和軸封水，在吸入量不足的工況下也能正常工作。
產品性能參數
流量：Q=4.9-22.9m³/h
揚程：H=4-21.5m
轉速：n=700-1440r/min
最高效率：η=37.6%
出口直徑：d1=40mm
葉輪直徑：D=250mm
葉輪片數：N=4
許過粒徑：d=8mm
電機功率：P=1.5-5.5kW
外形尺寸：L×W×H=1961×141×141
泵重：Wt.=225kg

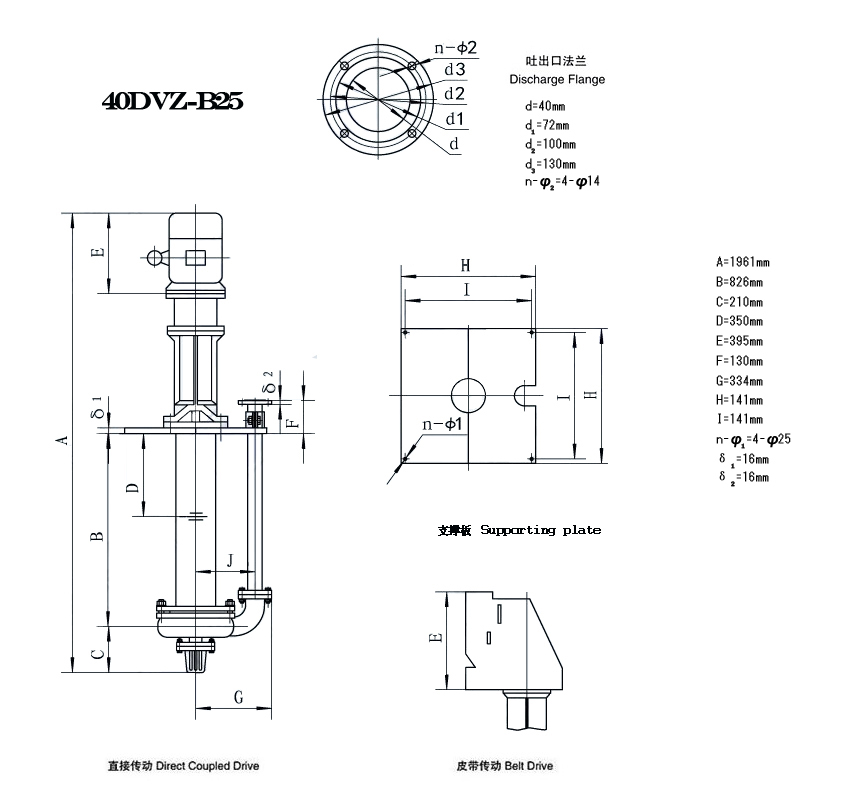

產品外形及安裝尺寸圖
 |
產品零部件名稱及材質
| 零件代號 | 零件名稱 | 單重 | 數量 | 材料名稱材質及規格 | 備注 |
| 40DVZ-25-1 | 葉輪 | 11.5 | 1 | GLH-1 | |
| 40DVZ-25-2 | 護套 | 28 | 1 | GLH-1 | |
| 40DVZ-25-4 | 后護板 | 11 | 1 | GLH-1 | |
| 50DVZ-20-5 | 上軸套 | 1.55 | 1 | HT200 | |
| 40DVZ-25-11 | 下軸套 | 0.98 | 1 | GLH-1 | |
| 40DVZ-25-5 | 支架 | 49 | 1 | Q235-A | 組件 |
| 40DVZ-25-6/9 | 支撐板 | 49 | 1 | Q235-A | 組件 |
| 50DVZ-20-8 | 軸承體 | 29 | 1 | HT200 | |
| 50DVZ-20-10 | 密封環 | 0.3 | 1 | HT200 | |
| 40DVZ-25-10 | 填料壓蓋 | 2.2 | 1 | 2Cr13 | |
| 50DVZ-20-18 | 圓螺母M42×1.5(左) | 0.12 | 1 | 45 | |
| 50DVZ-20-19 | 平鍵C10×45 | 0.04 | 1 | 45 | |
| 50DVZ-20-11 | 上軸承壓蓋 | 1.1 | 1 | HT200 | |
| 50DVZ-20-12 | 下軸承壓蓋 | 1.5 | 1 | HT200 | |
| 40DVZ-25-3 | 軸 | 23.4 | 1 | 45 | |
| 40DVZ-25-8 | 出水管 | 7.4 | 1 | Q235-A | 組件 |
| 50DVZ-20-16 | 下濾網 | 3.03 | 1 | Q235-A | |
| 50DVZ-20-20 | 電機支座 | 12.6 | 1 | Q235-A | |
| 50DVZ-20-21 | 彈性聯軸器 | 3.09 | 1 | HT200 | 組件 |
| 50DVZ-20-21-1 | 泵聯軸器 | 1.26 | 1 | HT200 | |
| 50DVZ-20-21-2 | 電機聯軸器 | 1.65 | 1 | HT200 | |
| 50DVZ-20-21-3 | 柱銷 | 0.03 | 6 | 45 | 組件 |
| 膠件 | 1 | 組件 | |||
| 45*2.65 | O型圈 | 2 | 橡膠I-2 | 膠接 | |
| 30*3.55 | O型圈 | 2 | 橡膠I-2 | 膠接 | |
| PD60×80×12 | 油封 | 2 | 橡膠I-2 | ||
| 2310 | 軸承 | 1 | |||
| 46309 | 軸承 | 2 |
您可電話咨詢 0311-88707799，了解更多詳細產品數據。
